Технологія влаштування звукоізоляційних облицювань із застосуванням панелей «Isophon Panel»

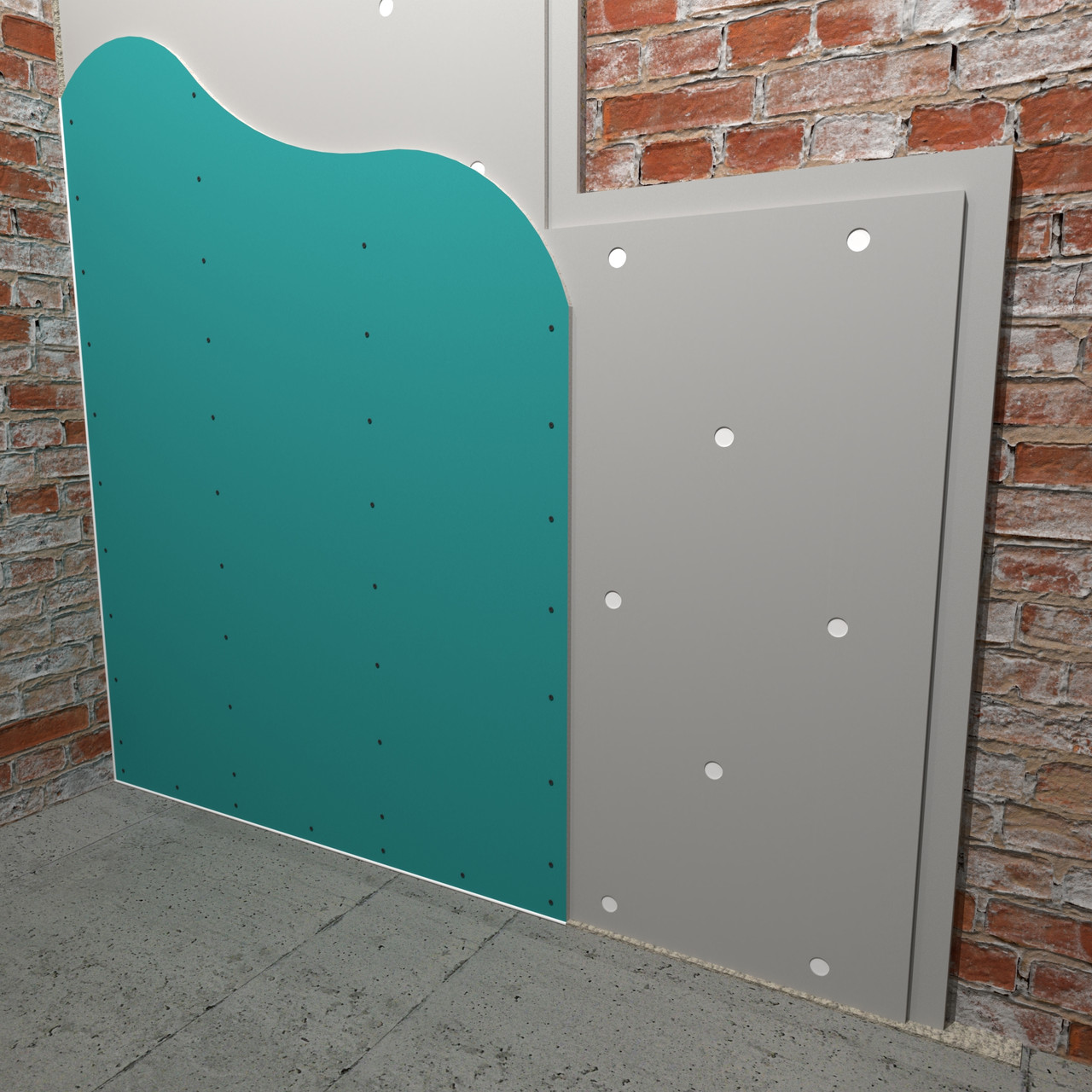

- До поверхні, яка ізолюється, монтуються сендвіч-панелі «ISOPHON PANEL». Після монтажу сендвіч-панелей, отримана поверхня без додаткового каркасу обшивається фінішним листами гіпсокартону товщиною 12,5 мм.
- Сендвіч-панелі додаткової звукоізоляції закріплюються шурупами до базової поверхні тільки через існуючі в панелях віброізолюючі вузли кріплення. Для монтажу панелей застосовуються шурупи з пластмасовими дюбелями діаметром 8 мм.

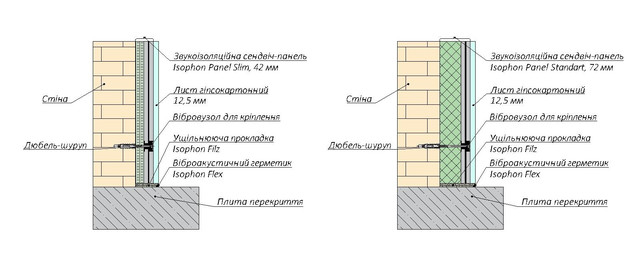

- Сендвіч-панелі стикуються між собою за допомогою пазогребневого з’єднання. До всіх суміжних огороджуючих конструкцій (стінам, підлозі та стелі) торці сендвіч-панелей прилягають/спираються через шар пружної прокладки із матеріалу «ISOPHON FILZ». Прокладки наклеюються на бокові стіни та стелю з допомогою герметика «ISOPHON FLEX» або аналога. До поверхні підлоги прокладки не приклеюються. Фінішний облицювальний шар із листів гіпсокартону також повинен прилягати до всіх суміжних поверхонь (підлога, стіни, стеля) через шар пружної прокладки «ISOPHON FILZ». Для цієї мети при монтажі панелей ширина пружної прокладки повинна бути на 30 мм більша від товщини сендвіч-панелей.
- Монтаж сендвіч-панелей «ISOPHON PANEL» рекомендується вести зліва направо, знизу вгору. У першої лівої нижньої панелі обрізаються два гребені – лівий та нижній, у другої, лівої верхньої панелі – тільки лівий гребінь.
- Після того як панель приставлена до базової поверхні, довгим свердлом діаметром 8 мм в стіні чи плиті перекриття виконуються отвори безпосередньо через існуючі в панелі віброізолюючі вузли кріплення. Глибина виконаних отворів повинна бути не менше 50 мм.
- У разі монтажу панелей на стелю з міркувань пожежної безпеки у середніх вузлах застосовуються металеві анкери, що входять до комплектів кріплення для стелі. В такому разі два центральних отвори виконуються свердлом діаметром 8 мм і глибиною на 10 мм більшою від розрахункової посадочної глибини металевого анкерного дюбель-гвинта.
- Не віднімаючи панель ISOPHON PANEL від поверхні стіни/перекриття, у виконаний отвір вставляється пластмасовий дюбель, у який попередньо, на декількох витках різьби (не допускаючи розширення дюбеля) вгвинчується шуруп з шайбою. Після того, як дюбель входить у просвердлений отвір, його забивають до упору за допомогою молотка та завертають шуруп з підкладеною під його головку шайбою діаметром 18 мм за допомогою шуруповерта.
- ВАЖЛИВО! Головки шурупів обов’язково заглиблюються, але не більше ніж на 1 - 2 мм від рівня площини лицьової сторони панелі.
- Панелі «ISOPHON PANEL», що не підрізаються, до стіни закріплюються за допомогою шести вузлів кріплення – центральні вузли кріплення не використовуються. Панелі, що підрізаються закріплюються за допомогою усіх наявних вібровузлів.
- Розмічені панелі обрізуються за допомогою електролобзика.
- Пазогребневі стики сендвіч-панелей скріпляються між собою саморізами з комплекту кріплення довжиною 35 мм. Відстань між саморізами складає 150 … 200 мм.
- Після завершення монтажу сендвіч-панелей стики між панелями та по периметру примикання панелей до бокових стін, підлоги та стелі зароблюються віброакустичним герметиком «ISOPHON FLEX». Застосування неспеціалізованих тверднучих шпаклівок і герметиків для даної мети категорично не допускається!
- Після монтажу сендвіч-панелей безпосередньо до них закріплюються листи гіпсокартону товщиною 12,5 мм. При цьому вони в обов’язковому порядку повинні прилягати до всіх бічних поверхонь (підлога, стіни, стеля) через два шари пружної прокладки «ISOPHON FILZ».
- ВАЖЛИВО! При монтажі листів гіпсокартону застосовуються саморізи з комплекту кріплення довжиною 45 мм. З їх допомогою листи закріплюються до сендвіч-панелей. Саморізи не повинні попадати на віброізолюючі вузли сендвіч-панелей. Невиконання даної вимоги може призвести до суттєвого зниження величини звукоізоляції панельної системи «ISOPHON PANEL». При цьому крок саморізів по вертикалі повинен бути 200 мм, а по горизонталі – 400 мм.
